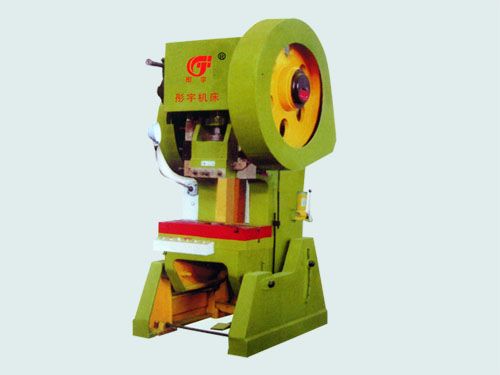

J23系列冲床

J23系列冲床

J23系列冲床

型号参数		J23-10T	J23-16T	J23-25T	J23-40T	J23-63T	J23-80T	J23-100T	J23-125T
公称力（KN）		100	160	250	400	630	800	1000	1250
公称力行程（mm）		2	2	2.5	4	4	5	7	8
滑块行程（mm）		50	60	70	80	100	112	120	140
行程次数（次/mm）		140	100	70	55	56	45	50	35
装模高度（mm）		130	170	200	240	300	275	300	280
装模高度调节量（mm）		40	40	40	56	63	71	80	90
滑块中心至机身距离（mm）		140	188	210	235	245	250	305	325
工作台尺寸（mm）	前后	210	270	320	370	410	440	510	650
工作台尺寸（mm）	左右	370	440	500	635	640	740	810	1020
最大可倾角(°)		20	30	15	25	25	25	20	15
模柄孔尺寸（mm）		Φ30	Φ35	Φ40	Φ50	Φ50	Φ60	Φ60	Φ70
工作台厚度（mm）		35	45	50	80	90	100	100	105
工作台板孔尺寸（mm）		Φ90	Φ120	Φ130	Φ135	Φ140	Φ160	Φ160	Φ160
电动机功率（kw）		1.1	1.5	2.2	4	4	7.5	11	15
机身两立柱间距离（mm）		190	170	240	250	280	320	390	385
外形尺寸（mm）	长	1400	760	900	1400	1700	2000	1950	2150
	宽	530	650	700	1000	1150	1300	1400	1550
	高	1400	1600	2000	2300	2500	2650	2850	3270
整机重量（约）（kg）		400	860	1500	2700	4200	5900	6500	9500
基础尺寸（mm）	前后	430	600	640	1100	1150	1160	1300	1575
基础尺寸（mm）	左右	470	470	530	640	680	750	840	945
喉高（mm）		250	310	320	410	490	500	535	525
